1、Новая серия автоматических пневматических кольцевых систем оптимизирует процесс выдувания пленки и в сочетании с удобным устройством регулировки температуры воздуха значительно увеличивает производительность производственной линии и существенно улучшает точность измерения толщины. Погрешность измерения толщины снижается на 50% по сравнению с вариантом без системы контроля, теоретический предел отклонения достигает ±4%, а значение 2сигма контролируется в пределах 2–3%.

2、Новая серия автоматических пневматических колец подходит не только для новых производственных линий, но и может напрямую заменить существующие пневматические кольца, повысив производительность существующих линий. Основные детали пневматического кольца разработаны с использованием компьютерных технологий и метода конечных элементов, а материалом выбран авиационный алюминий, подвергнутый ковке, формовке и финишной обработке после термообработки. Все механические детали изготовлены и собраны с использованием станков с ЧПУ, что обеспечивает рациональную конструкцию и выбор материалов. В качестве сканирующего датчика толщины используется рентгеновский зонд с плоским сканированием, поддерживающий высокоточную сканирующую раму, подходящий для композитных пленок, защитных пленок, пленок Чёрт возьми!, упаковочных пленок с карбонатом кальция, непрозрачных пленок с барьерными свойствами и других материалов.

Объем воздуха в нижней фурме поддерживается постоянным, а окружность верхней фурмы разделена на несколько воздуховодов. Каждый воздуховод состоит из воздушной камеры и нагревательного элемента. Нагревательный элемент регулирует температуру в воздуховоде и контролирует уровень температуры в каждом воздуховоде.

Основные параметры автоматической системы измерения скорости ветра и онлайн-системы обнаружения:

①Размер матрицы 400, ширина пленки, предельная ширина изделия 1800 мм, диаметр намоточного кольца 1800 мм.

②Форма матрицы 450 - ширина пленки, предельная ширина изделия 2000 мм - диаметр намоточного кольца 1800 мм

③Размер матрицы 500 мм, ширина пленки (предельная ширина изделия) 2200 мм, диаметр намоточного кольца 1900 мм.

④Размеры матрицы: 550 мм, ширина изделия: 2400 мм, диаметр намоточного кольца: 1900 мм.

⑤Размер матрицы 600 мм, ширина пленки (предельная ширина изделия) 2600 мм, диаметр намоточного кольца 1900 мм.

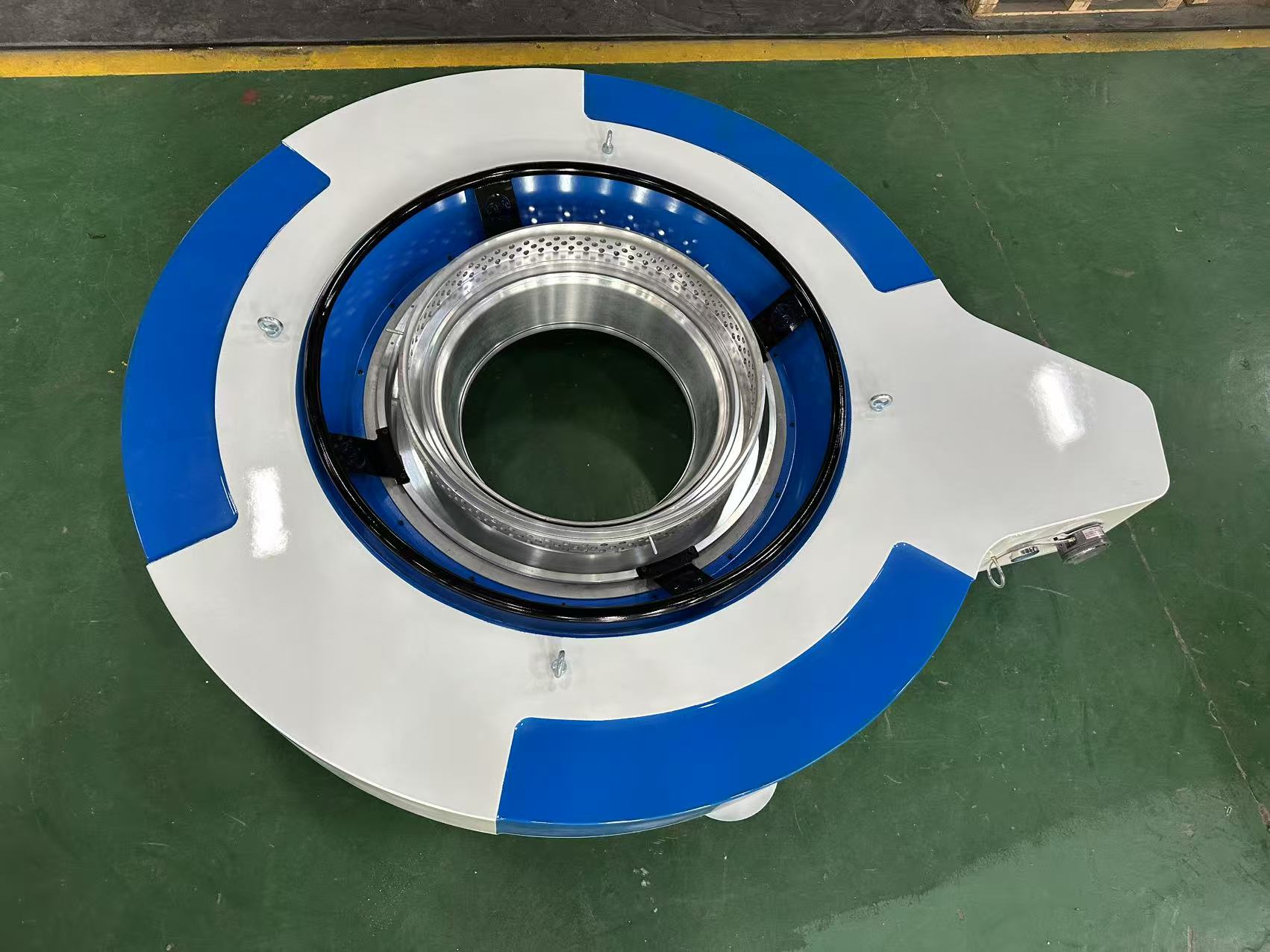

3.Введение в конструкцию и принцип работы воздушного кольца.

Автоматическая система воздухоотвода использует двухканальную конструкцию. Поток воздуха из нижнего воздуховыпускного отверстия остается постоянным, в то время как верхнее воздуховыпускное отверстие разделено на несколько воздуховодов по окружности. Каждый воздуховод состоит из воздушной камеры и нагревательного элемента. Температура внутри каждого воздуховода регулируется путем изменения положения нагревательного элемента, что позволяет осуществлять индивидуальный контроль температуры в каждом воздуховоде.

4.Основные параметры системы онлайн-измерения толщины

·  Ширина изделия: 1800 мм, 2000 мм, 2200 мм, 2400 мм, 2600 мм

·  Отопительные установки: 120 единиц

·  Рабочая скорость: <200 м/мин

·  Диапазон толщины: 10 мкм – 200 мкм

·  Продукция: полиэтилен/полиамид и другие пленки.

(1）Измерение толщины

Стандартный низкоэнергетический высокоточный проникающий рентгеновский зонд Скендер точно измеряет толщину пленок из полиэтилена (ПЭ) или полиамида (Пенсильвания) в диапазоне от 10 мкм до 200 мкм, работая при энергии 5 кэВ.

(2）Характеристики измерений с помощью зонда следующие:

Рекомендуемые настройки:
